AYUDAR A LA PRODUCCIÓN CON EMPAQUES PARA BES
FÁCILES DE INSTALAR, RECUPERAR Y LIBERAR
NOVOMET » Productos y servicios » Completamiento de pozos » Empaques de producción » Empaque para BES

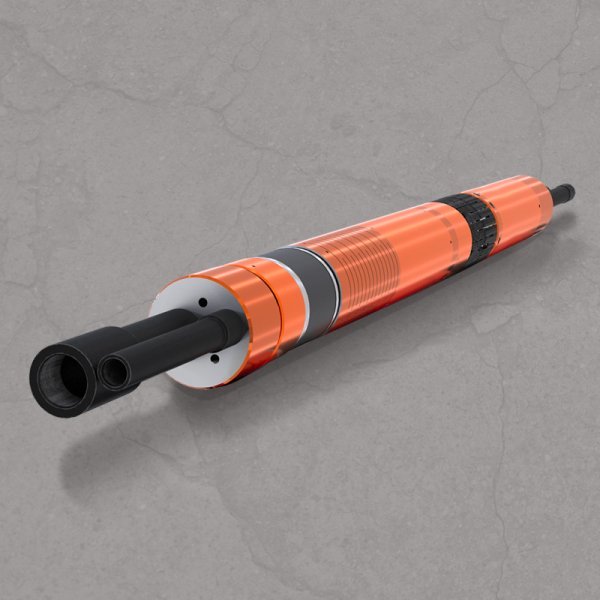

EMPAQUES PARA BES DE AJUSTE HIDRÁULICO
Los empaques para BES de ajuste hidráulico de Novomet están diseñados para proporcionar una protección óptima de la tubería de revestimiento cuando se utiliza una bomba electrosumergible (BES). El diseño de alimentación flexible se ha simplificado para garantizar una fácil recuperación y reparación. Los empaques para BES están disponibles con múltiples guarniciones de elastómero y opciones de penetración para su uso en múltiples situaciones, incluida la inyección de fluido, el venteo de la presión anular y la derivación del puerto del cable del instrumento. En cada caso, nuestros empaques para BES brindan protección de tubería de revestimiento rentable, control de presión y fluidos, y separación de zonas esenciales para administrar una producción confiable.
BENEFICIOS
Dedique menos tiempo a la operación y recuperación
—Poca cantidad de piezas que simplifica el diseño
Logre instalación y liberación sin problemas
—La liberación de extracción directa de ajuste hidráulico elimina los errores
Obtenga las opciones que necesita para su pozo
—Múltiples guarniciones de elastómero y opciones de penetración de alimentación mejoran la flexibilidad
aplicaciones
- Levantamiento artificial y otras situaciones que utilizan sistemas de BES
- Pozos convencionales, no convencionales, en tierra y costa afuera
capacidades
- La función anti-preajuste impide ajustes mientras funciona en el pozo
- Las guarniciones de elastómero incluyen HNBR, FKM y FEPM
prestaciones
- Las conexiones roscadas opcionales admiten un sistema de alimentación con cables de alimentación de empaquetadura con cable en espiral o un penetrador de caída
- Los puertos opcionales adicionales permiten la ventilación de la presión anular, la inyección de fluido a través del empaque y/o la derivación del puerto del cable del instrumento
CARACTERÍSTICAS TÉCNICAS
|
Tamaño del empaque x tubería* |
Penetraciones |
Capacidad nominal de temperatura |
Penetraciones |
Penetraciones |
Fuerza de liberación |
|
5 x 2⅜ in (127 x 60 mm) |
CANT. 3 x ⅜ in |
300 °F máx. (150 °C máx.) |
5,000 psi** (351.6 kg/cm) |
HNBR/ AFLAS/ VITON |
Ajustable: en 10,000 lb y más |
|
5 ½ x 2⅜ in (140 x 60 mm) |
CANT. 4 x ⅜ in |
||||
|
6⅝ x 3½ in (143 x 89 mm) |
CANT. 1 x 2⅜ in y 4 x ⅜ in |
||||
|
7 x 3½ in (178 x 89 mm) |
CANT. 1 x 2⅜ in y 4 x ⅜ in |
||||
|
9⅝ x 4½ in (219 x 114 mm) |
CANT. 1 x 2⅞ y 4 x ½ in |
*El tamaño de tubería indicado es el más grande posible. Hay tamaños más pequeños disponibles.
**La clasificación de presión puede ser mayor en algunas configuraciones.

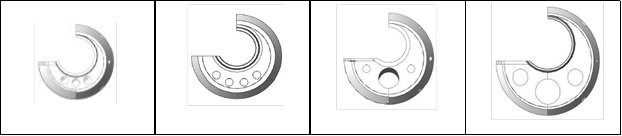

Hay varias opciones de penetración disponibles. Arriba se muestran ejemplos, pero disponemos de opciones personalizadas.
